Estudios Magnéticos

Técnica magnetica para ubicación de anomalías

IGP empresa de servicios con más 6 años de experiencia en Argentina y Latinoamérica es representante de la empresa rusa Energodiagnostica que tiene más de 20 años de experiencia en control y diagnostico de estado de cañerías y de las soldaduras mediante métodos magnéticos.

El principio físico del método es la medición de campo magnético natural, o el campo magnético que tienen las piezas metálicas ferrosas.

El metal de un caño, sin fallas, es un sistema integral con orientación uniforme de los granos de hierro que según las leyes termodinámicas, concentran su energía en el interior del metal y muestran valores mínimos en la superficie.

Se sabe que cuando una pieza / equipo está trabajando bajo presión por un largo tiempo, se puede esperar a las fallas por fatiga y corrosión en algunos lugares. De modo general estas fallas ocurren en zonas locales de concentración de tensiones. Normalmente estas zonas presentan 3 a 5 % de la extensión de tubería y en estas áreas ocurre desarrollo de fallas. El resto de la estructura esta fuera de “trabajo” de la estructura (o está en zona “elástica”).

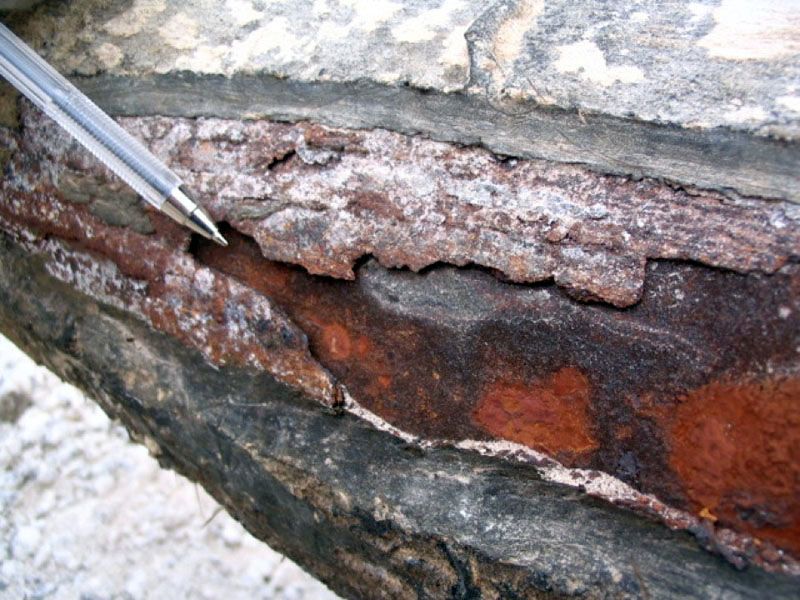

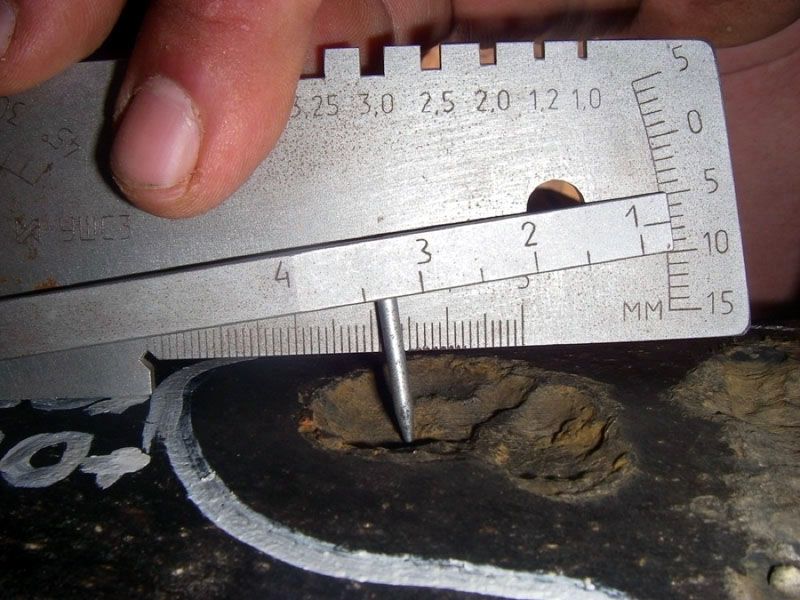

Cuando el metal de caño está sometido a la acción de un esfuerzo (una tensión), o corrosión química o electroquímica, los granos empiezan a resistir a esa carga y se produce un cambio en la uniformidad de los granos que se traduce en una distorsión del campo magnético.

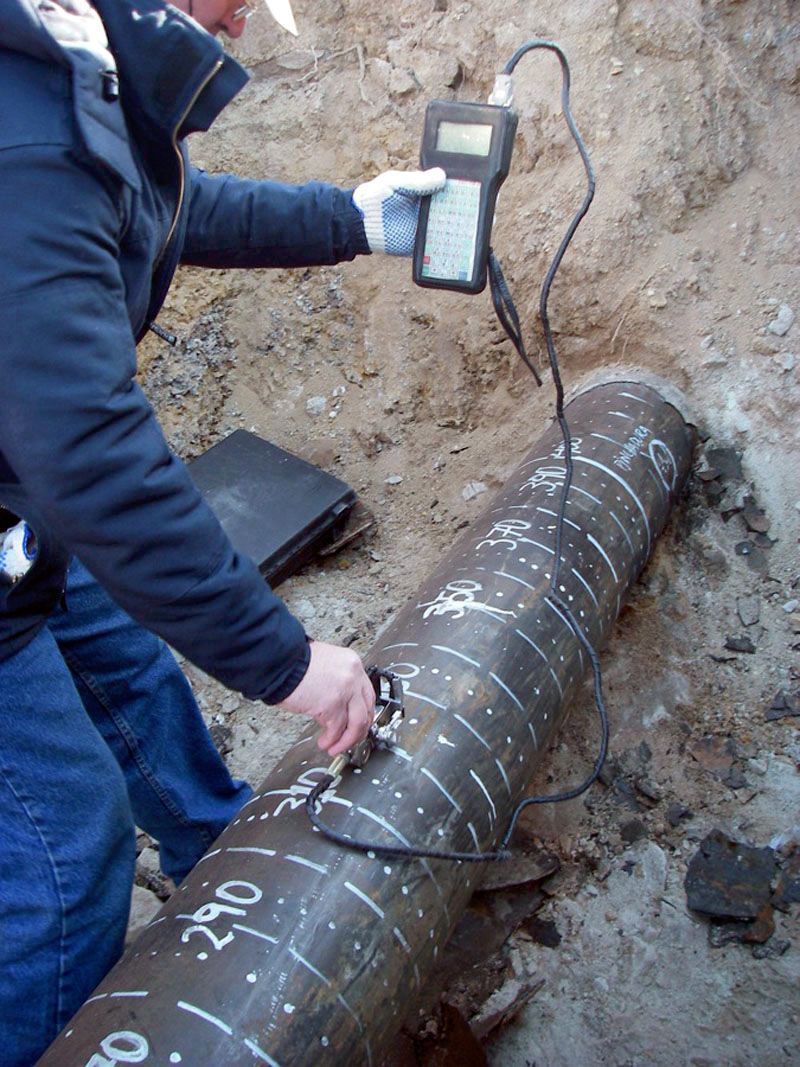

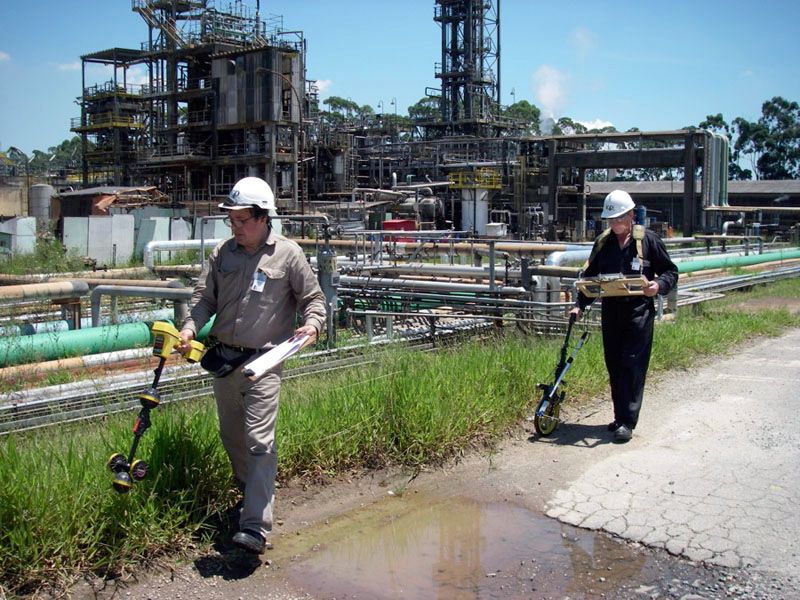

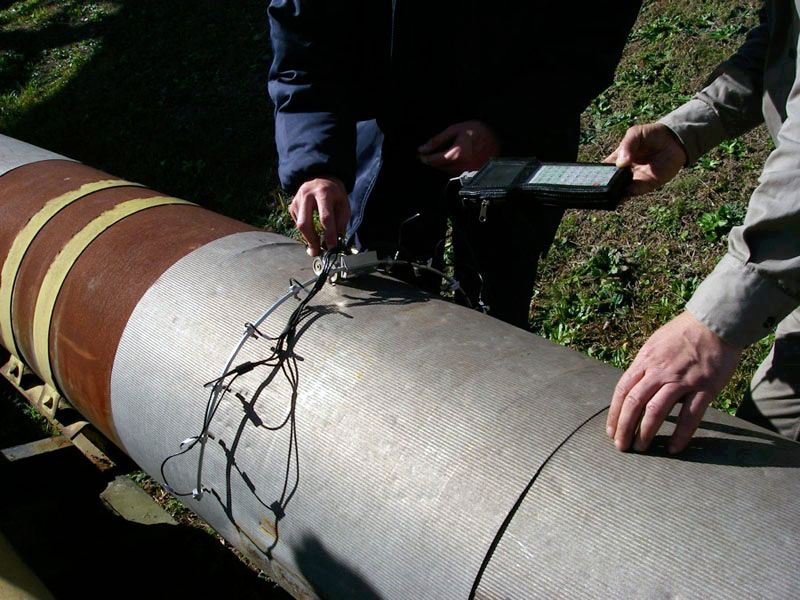

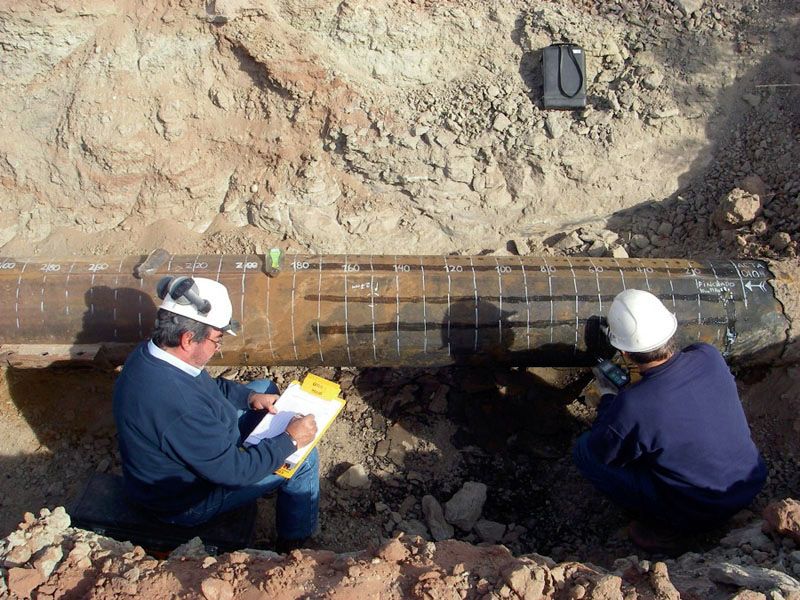

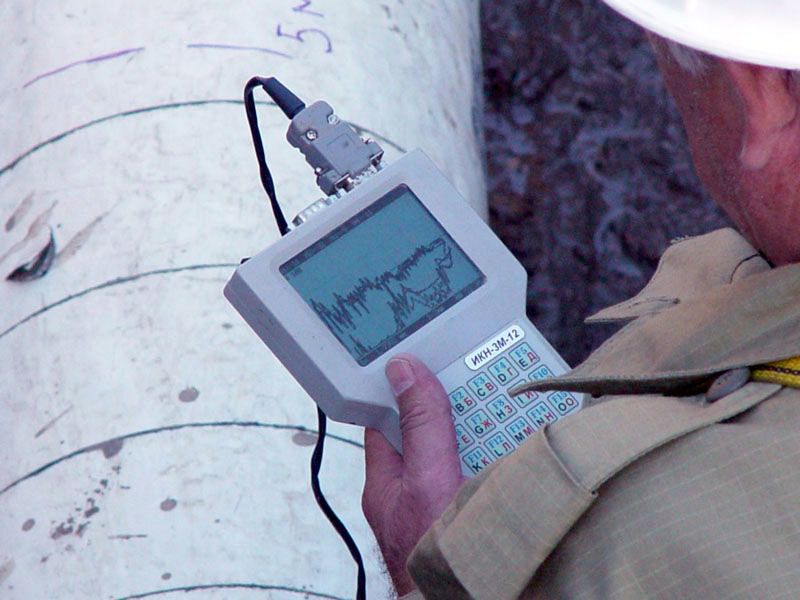

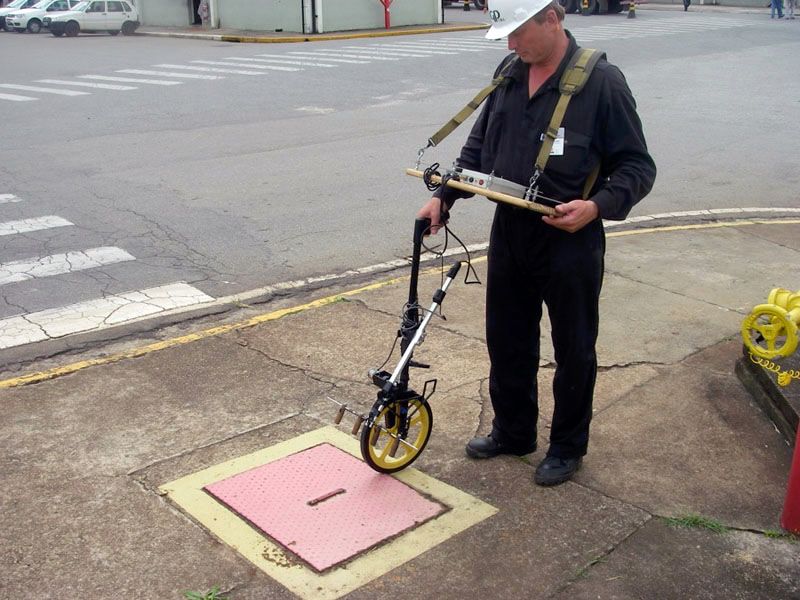

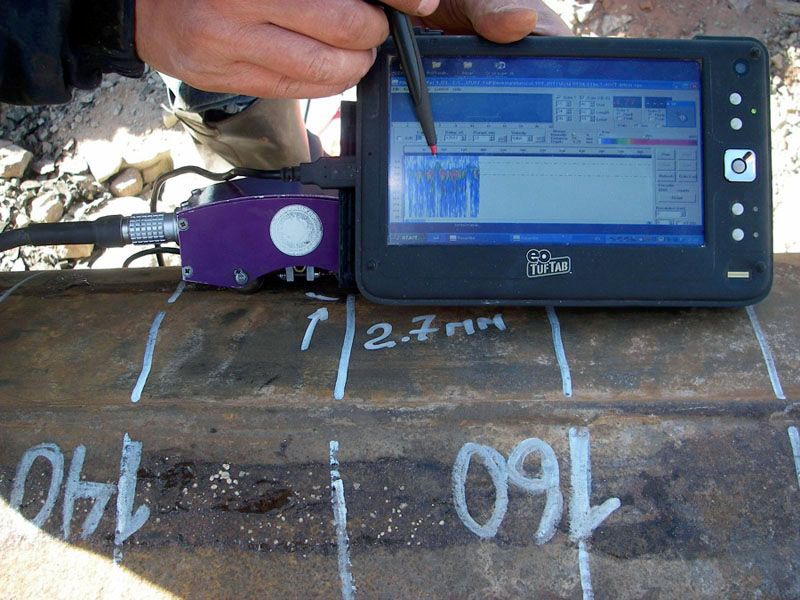

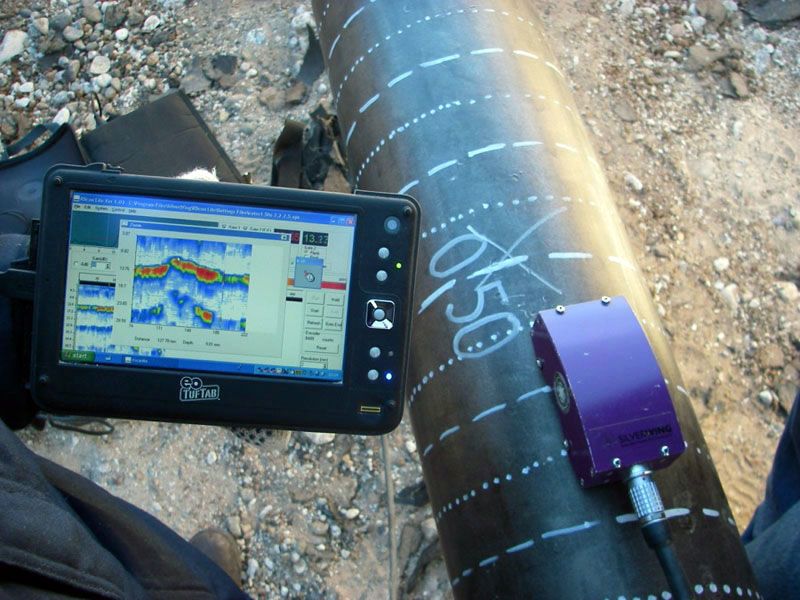

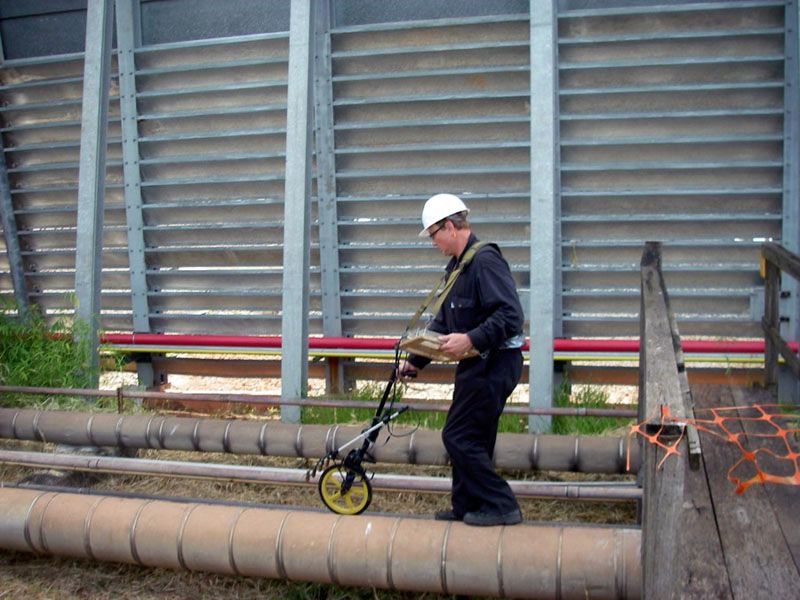

A continuación se describe el equipamiento a utilizar para el estudio del caño mediante la técnica de Memoria Magnética del Metal (MMM).

Los instrumentos no emiten ninguna radiación o campo magnético, no necesitan generadores o fuentes de señales.




Imágenes
